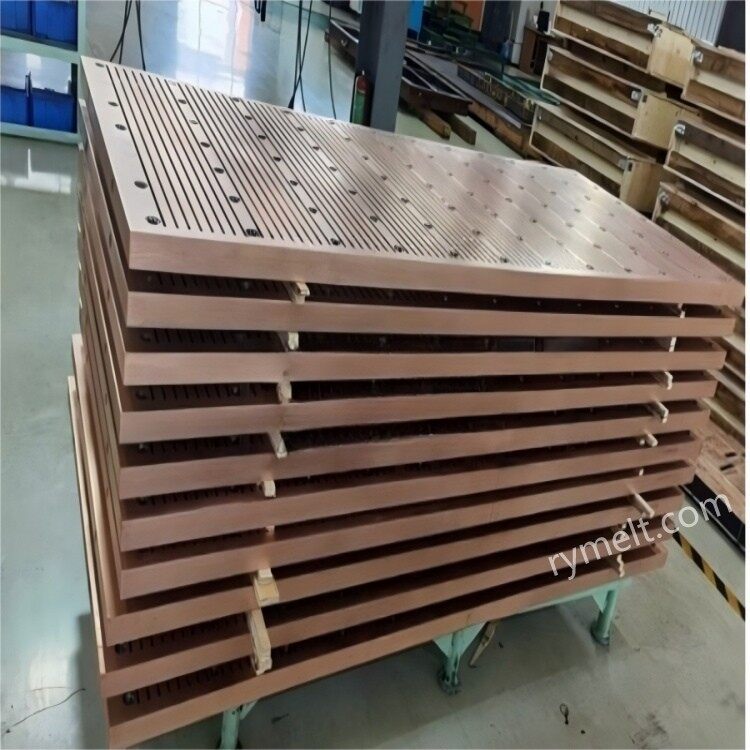

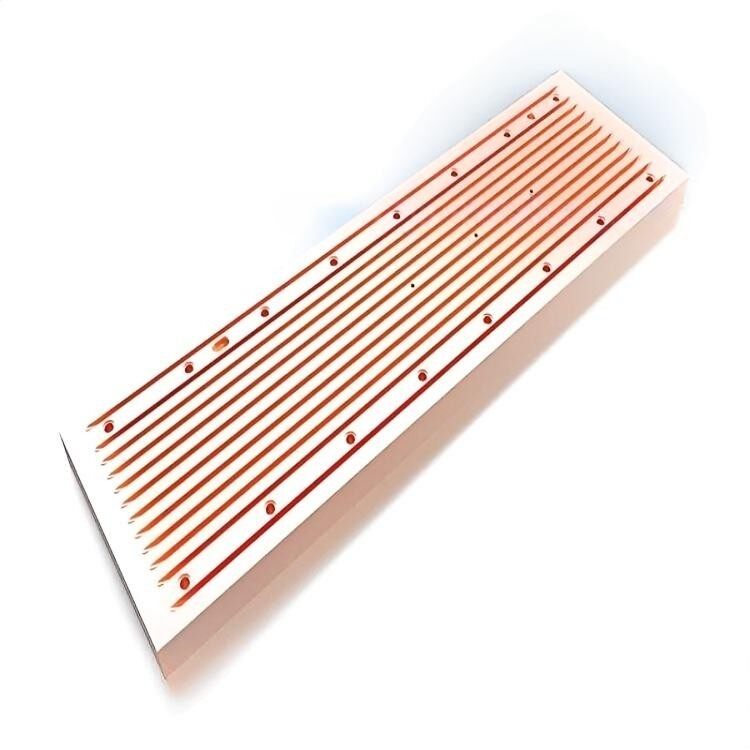

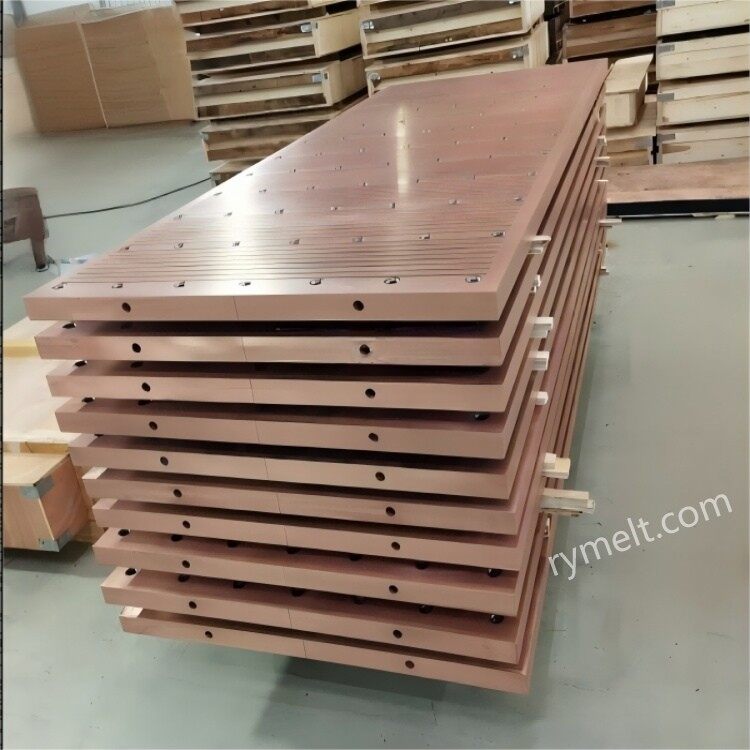

کاپر سڑنا پلیٹ

کام کرنے کی سطح: پگھلے ہوئے اسٹیل کے ساتھ براہ راست رابطے میں سطح ، جس میں اعلی - صحت سے متعلق مشینی (0.8μm سے کم یا اس کے برابر کھردری RA) کی ضرورت ہوتی ہے اور لباس - مزاحم پرت (جیسے کروم چڑھانا) کے ساتھ لیپت ہوتا ہے۔

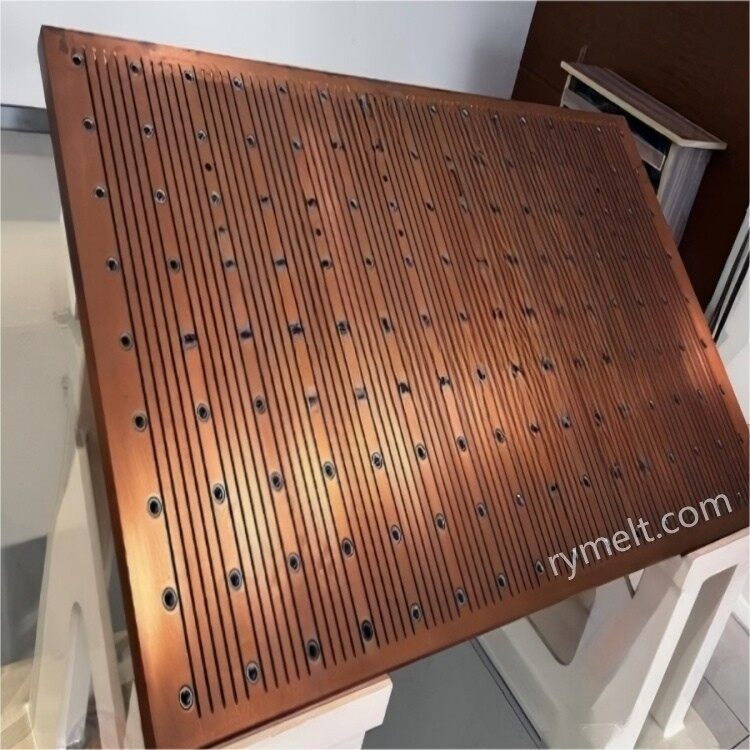

کولنگ پرت: ہائی پریشر کے پانی کے بہاؤ (1.0 ~ 1.5MPA) کے ذریعہ گرمی کو تیزی سے ختم کرنے کے لئے گھنے کولنگ چینلز یا نالیوں کو پچھلی طرف ڈیزائن کیا گیا ہے۔

بڑھتے ہوئے انٹرفیس: تانبے کی پلیٹ کی مستحکم فکسنگ کو یقینی بنانے کے لئے کرسٹالائزر فریم کے ساتھ رابطے کے لئے بولٹ سوراخ یا نالیوں۔

مشترکہ تانبے کی پلیٹ: بلاک سپلیسنگ ڈیزائن ، مقامی متبادل کے ل easy آسان (جیسے وسیع - سلیب مسلسل کاسٹنگ کے لئے تانبے کی پلیٹ)۔

سائز کا تانبے کی پلیٹ: H - ٹائپ اسٹیل ، ریل اسٹیل اور بلٹ کاسٹنگ کے دیگر پیچیدہ حصوں کی تیاری میں استعمال کیا جاتا ہے ، اندرونی گہا کی شکل کو تیار شدہ مصنوعات کے ساتھ ملاپ کرنے کی ضرورت ہے۔

پتلی پٹی تانبے کی پلیٹ: پتلی پٹی مسلسل معدنیات سے متعلق (موٹائی<10mm), the working surface needs to be polished with ultra-high precision (Ra≤0.4μm).

اعلی {- کنڈکٹیویٹی آکسیجن - مفت تانبے کی Cu 99.95 ٪ سے زیادہ یا اس کے برابر ، تھرمل چالکتا 380 W/(M - k} k) سے زیادہ یا اس کے برابر ہے ، جو کم {- ڈرائنگ کی رفتار کے لئے موزوں ہے ، چھوٹی -}} smal

کرومیم - زرکونیم تانبے کے مصر دات کیو - cr (0.6 ٪ ~ 1.2 ٪) - Zr (0.03 ٪ ~ 0.3 ٪) ، اونچی کھینچنے کی رفتار کے لئے 350MPA سے زیادہ تناؤ کی طاقت ، بڑی کراس -}

چاندی {- کاپر مصر دات کیو - ag (0.08 ٪ ~ 0.12 ٪) ، اعلی - درجہ حرارت کی طاقت میں 20 ٪ کا درجہ حرارت ، اعلی - درجہ حرارت اسٹیل (جیسے سٹینلیس سٹیل) کے لئے موزوں ہے۔

کروم چڑھانا: سختی 800 ~ 1000HV ، درجہ حرارت کی مزاحمت 500 ڈگری سے کم یا اس کے برابر ، کم لاگت لیکن ناقص تھرمل تھکاوٹ مزاحمت۔

نکل - کوبالٹ مصر دات چڑھانا (نی - co): سختی 500 ~ 600HV ، اعلی سختی ، تھرمل کریکنگ کی کارکردگی کے لئے بہترین مزاحمت۔

جامع چڑھانا: نیچے پرت نکل چڑھانا (0.1 ملی میٹر) + سطح پرت پرت کرومیم چڑھانا (0.05 ملی میٹر) ، جو پہننے کے خلاف مزاحمت اور تھرمل جھٹکا مزاحمت کو مدنظر رکھتے ہیں۔

سلیب کی مسلسل معدنیات سے متعلق: وسیع تانبے کی پلیٹ کی لمبائی 2000 ملی میٹر تک ہوسکتی ہے ، جس سے 150 ~ 300 ملی میٹر کی موٹائی کے ساتھ سلیب تیار ہوتا ہے۔

شکل کا بلٹ مسلسل معدنیات سے متعلق معدنیات سے متعلق: جیسے میں - بیم ، چینل اسٹیل وغیرہ ، تانبے کی پلیٹ کی اندرونی گہا کی شکل کو کاسٹ بلٹ کے حصے کی طرح ہی ہونا ضروری ہے۔

پتلی پٹی مسلسل معدنیات سے متعلق: تانبے کی پلیٹ ورکنگ سطح کو سیدھے سیدھے (0.05 ملی میٹر/میٹر سے کم یا اس کے برابر) ہونے کی ضرورت ہے ، ٹھنڈک کی طاقت کی ضروریات انتہائی زیادہ ہیں۔

پلاٹنگ فلائنگ: زیادہ تر تھرمل تناؤ یا ناکافی چڑھانا بانڈنگ کی وجہ سے ، چڑھانا کے عمل کو بہتر بنانے کی ضرورت ہے (جیسے چڑھانا سے پہلے ریت بلاسٹنگ اور رافیننگ)۔

ناہموار ٹھنڈک: زیادہ تر اسکیل کونگنگ یا ناقص ڈیزائن کیا آبی گزرگاہوں کی وجہ سے ، آبی گزرگاہوں کی باقاعدگی سے اچار اور آبی گزرگاہ کی تقسیم کی اصلاح کی ضرورت ہے۔

کام کرنے کی سطح کی خرابی: زیادہ تر طویل مدتی اعلی درجہ حرارت کے رینگنے یا مکینیکل اثرات کی وجہ سے ، کروم زرکونیم تانبے کے مواد کو استعمال کرنے کی ضرورت ہے ، ڈرائنگ کی رفتار اور درجہ حرارت کو کنٹرول کریں۔

بلٹ کی سطح پر دراڑیں: زیادہ تر تانبے کی پلیٹ کے ٹیپر کی مماثلت یا بہت مضبوط ٹھنڈک کی وجہ سے ، ٹپر وکر کو ایڈجسٹ کرنے اور مقامی ٹھنڈک کی شدت کو کم کرنے کی ضرورت ہے۔

موٹائی: 40 ~ 100 ملی میٹر (کام کرنے والی سطح + کولنگ پرت)

چڑھانا موٹائی: کرومیم چڑھانا 0.05 ~ 0.2 ملی میٹر ؛ نکل - پر مبنی مصر 0.1 ~ 0.3 ملی میٹر

کولنگ واٹر وے: سلاٹ گہرائی 5 ~ 10 ملی میٹر ، وقفہ 15 ~ 30 ملی میٹر

ٹیپر ڈیزائن: یکطرفہ ٹیپر 0.5 ٪ ~ 2.0

ہماری کمپنی کو صارفین کی انفرادی ضروریات ، پیداوار اور پروسیسنگ کے مطابق پیشہ ورانہ تکنیکی اہلکاروں کے ساتھ ، کرسٹلائزر تانبے کی پلیٹ اور سپورٹ پلیٹ کی تیاری اور مارکیٹنگ کا بھرپور تجربہ ہے۔

مذکورہ پیرامیٹر کے اعداد و شمار کو حوالہ کے لئے استعمال کیا جاسکتا ہے ، اگر آپ کی مخصوص ضروریات ہیں تو ، براہ کرم ہم سے رابطہ کریں۔
